QUADRO ELETTRICO DA HP 0,5 A 7,5 HP VOLT 380 MULTI 1 PER 1 ELETTROPOMPA LOWARA ZENIT PEDROLLO

QUADRO ELETTRICO DA HP 0,5 A 7,5 HP VOLT 380 MULTI 1 PER 1 ELETTROPOMPA LOWARA ZENIT PEDROLLO

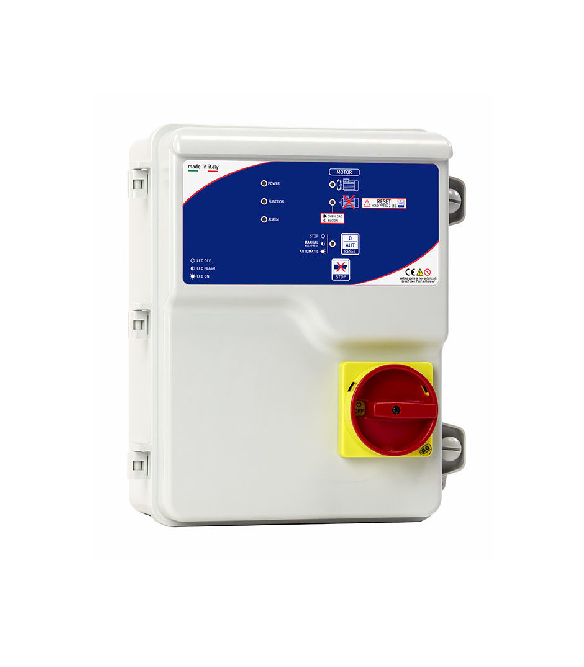

Quadro elettronico avviamento diretto 1 motore per acque pulite e reflue
- Quadro multi applicazione
- Versione monofase con relè di potenza per carichi induttivi (fino a 31A)
- Protezione per scheda madre

CARATTERISTICHE GENERALI
- Tensione di funzionamento 230Vac +15/-20% 50/60Hz (SA664.xx)
- Tensione di funzionamento 400Vac +15/-20% 50/60Hz (SA667.xx)
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico -0- manuale
- Pulsante tacitazione sirena
- Trimmer corrente massima
- Trimmer sonda temporizzata 1÷240min
- Trimmer sensibilità sonda 1÷100kohm
- Spia Led “POWER” (presenza rete)
- Spia Led marcia
- Spia Led sovraccarico motore
- Spia Led intervento klixon motore
- Spia Led stato motore
- Spia Led “FUNCTION” (stato ingressi)
- Spia Led “ALARM” (stato livello)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Contattore (SA667.xx)
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP65
- Temperatura d’impiego -5/+50°C
- Umidità relativa 60% a 50°C (non condensata)

VANTAGGI
- Configurazione tramite Dip switch
- Marcia a secco con controllo di livello 3 o 2 sonde temporizzate
- Sensibilità sonde regolabile
- Funzione Svuotamento (1 ingresso)/Riempimento (2 ingressi)
- Tacitazione sirena
- Funzionamento con pressostati, galleggianti e sonde

INGRESSI / USCITE
- N°4 ingressi in bassissima tensione
- Ingresso in bassissima tensione per klixon motore
- N°2 uscite allarmi 12Vdc max 200mA per sirena e lampeggiante Led
- Uscita allarme max 5A NC-COM-NO (contatto puro)

PROTEZIONI
- Protezione massima corrente con allarme
- Protezione mancanza e sequenza fasi con ripristino automatico e allarme
- Protezione minima e massima tensione disattivabile con ripristino automatico e allarme
- Protezione klixon motore con ripristino automatico e allarme
